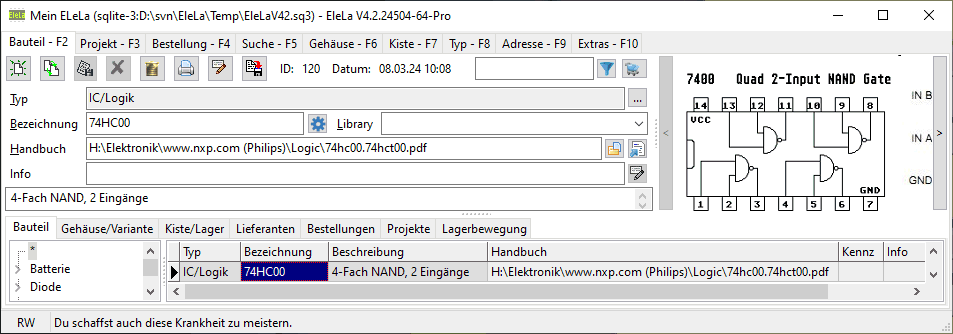

Bauteile verwalten

In der Bauteilverwaltung werden alle Bauteile angelegt, Lager und Gehäusevarianten verwaltet und Lieferanten eingetragen. Das Bauteil kann man als "Bauteil", "Arbeitszeit" oder "Kleinmaterial" definieren.

Wenn Sie mit EleLa starten empfehle ich im Tutorial zu lesen.

Die Bauteile-Sortierung erfolgt in 3 Hirarchie-Ebenen. Diese Ebenen sind Sinnvoll und nötig damit man Bauteile schneller finden kann. Die Haupt-Ebene bildet die Typ-Einordnung, diese ist Baumartig strukturiert und wird unter "Typ-F8" eingerichtet. In der Bauteil-Eingabe werden die anderen beiden Ebenen eingebenen.

In der Bauteil-Übersicht wird von einer Bauteilvariante nur der Haupt-Typ eingetragen, z.B. 7400. Die Untertypen wie z.B. 74HC00, 74LVX00 unter "Gehäuse / Variante". Oder unter Bauteil wird nur der Widerstandswert "R 4,7 KOhm" eingetragen, alle Leistungsklassen und Gehäuseformen werden im Abschnitt "Gehäuse / Variante" eingetragen.
Der Vorteil liegt auf der Hand, die Bauteileliste enthält dadurch viel weniger Einträge und ist somit übersichtlicher. Gleichzeitig sieht man unter "Gehäuse / Lager" alle Typen mit der gleichen Funktion und kann besser bei Neuentwicklung oder Ersatz einen passenden Typ heraussuchen.

Um ein Bauteil schnell auswählen zu können kann die Bezeichnung im Schnellsuchen-Feld neben dem Datum eingegeben werden. Dabei springt der Datensatz in den Tabelleneintrag. Zusätzlich können die Datensätze mit der -Taste gefiltert werden, dabei kann auch das Wildcard-Zeichen "*" für beliebigen Text eingegeben werden um die Ansicht ein zu grenzen. Bei der Suche mit gedrückter Taste wird in den Feldern Bezeichnung und Beschreibung gesucht. Wenn die Eingabe ein Zahl ist so findet EleLa zusätzlich das Bauteil mit der ID.

Mit der "Warenkorb-Taste" kann der Artikel in die Bestell-Vorschlagliste übernommen werden. Dabei wird gleich der Reiter "Bestellung" geöffnet und in das "Menge" Eingabefeld gesprungen. Wenn nur ein "Gehäuse / Variante" und ein "Lieferant" hinterlegt ist, so werden diese Daten ebenfalls automatisch in die Bestell-Vorschlagliste übernommen. Wenn mehrere Positionen unter "Gehäuse / Variante" bestehen, sollte die "Warenkorb- Taste" besser unter "Gehäuse / Variante" mit der richtigen Variante gedrückt werden.

Wenn ein Neues Bauteil angelegt wird, so muss eine Typ-Zuordnung mit der Taste "..." ausgewählt und eine "Bezeichnung" eingegeben werden. Mit der "..." Taste kann mit "Gehe zu Typ" zum Reiter "Typ-F8" gesprungen werden, dabei zeigt EleLa den gewählten Typ schon mit an.
Links im Baum kann auf einen Typ gefiltert werden. (Alternativ kann die Typ-Ansicht unter "Typ-F8" verwendet werden.)
Doppelklick in der Textzeile vom Typ springt automatisch zum Typ im Baum und filtert somit die Ansicht auf den gewählten Typ sowie deren Untertypen. Diese funktioniert auch mit der Return-Taste wenn der Eingabecursor im Text-Feld vom Typ ist.

Der Link zum "Handbuch" kann eine Datei sein oder man kann auch eine Internet-Adresse angeben, dabei muss ein "http://" oder "https://" voran stehen. Mehr kann unter "Allgemeine Infos" nachgelesen werden.

Im Textfeld unterhalb von "Handbuch" kann eine Beschreibung des Bauteils eingegeben werden.

Ein Bild kann mit rechtsklick in der Bilder-Liste eingefügt, kopiert oder gelöscht werden. Es ist insbesondere darauf zu achten, dass es mit einem Bildbearbeitungsprogramm verkleinert, bzw. optimiert wird. Es wird in der Datenbank in PNG oder JPG Format abgelegt und sollte auf der Festplatte nicht mehr als 64KB haben. Nur so ist sichergestellt, dass es nicht zu großen Verzögerungen beim Laden von Bildern aus der Datenbank kommt.
Wenn das Bild in der Vorschau nicht ganz dargestellt werden kann, da das Mini-Fenster zu klein ist, so kann mit Doppelklick ein Vorschau-Fenster geöffnet werden.
Wenn man kein Bild hinterlegt hat, so verwendet EleLa anhand der Typ-Zuordnung das Bild aus "Typ-F8". Wenn hier ein Bild hinterlegt wurde so wird das Bild angezeigt. Diese Funktion ist vor allem bei Widerständen oder Kondensatoren sehr Hilfreich, damit wird nur einmal ein Bild unter Typ-F8 in der Datenbank abgelegt und man braucht nicht für jeden Widerstand extra ein Bild einfügen. Wenn dem Typ kein Bild zugeordnet wurde, so wird im übergeordneten Typ das Bild gesucht.

Wenn der Datensatz kopiert wird, so wird das Bild nicht mit kopiert.

Wenn ein Eintrag gelöscht wird, so wird auch der Verweis des Bauteils gelöscht. Bei der Bestell-Liste wird die Bauteil-Zuordnung gelöscht, der Eintrag bleibt jedoch erhalten. So lange das Bauteil jedoch Gehäuse/Variante Einträge hat oder es noch in Projekten verwendet wird kann es nicht gelöscht werden.

Export kann in ein CSV oder XML Format erfolgen. Wobei das CSV Format nicht alle Informationen enthält. Bei XML Export wird die Tabelle "Bauteil" sowie als Unterdatensätze alle "Gehäuse / Variante", "Kiste/Lager" und "Lieferanten" angehängt. Es werden nur die gefilterte Bauteile exportiert.

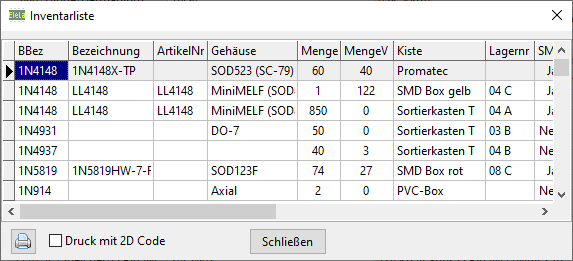

Unter Export kann eine "Inventarliste" ausgedruckt werden. Dazu wird eine Tabelle gezeigt, die alle Bauteile mit Gehäuse/Variante Einträge zeigt.
Die Spalten "Inv_Menge, Inv_Wert, Inv_Datum, Inv_Name" sind leer und können nach dem Ausdruck von Hand gefüllt werden.
Mit der Funktion Spalte Ausblenden können die nicht benötigten Spalten versteckt werden. Mit Drucken wird die Tabelle gedruckt.

Unter Export kann eine Liste der "Letzte Lagerbewegungen" ausgedruckt werden. Dazu wird eine Tabelle gezeigt, die alle Lagerbewegungen der Bauteile mit Gehäuse/Variante Einträge zeigt. Mit der Funktion Spalte Ausblenden können die nicht benötigten Spalten versteckt werden. Mit Drucken wird die Tabelle gedruckt.
Mit "Einzelgeräte erzeugen" können aus einer Bauteil/Variante Einzelgeräte erzeugt werden. Mit "Einzelgeräte zeigen" wird zur Einzelgeräteansicht gesprungen und es werden die Einzelgeräte des ausgewählten "Bauteils/Variante" gefiltert gezeigt.

Das Feld "Library" und "LibraryRef" sind dazu da um die Bibliothek/Bezeichnung vom CAD Programm in EleLa eintragen zu können.

Das Feld "Kennz" in der Tabelle ist ein frei verfügbares Zahlenfeld, in dem Sie das Bauteil speziell kennzeichnen können. Es kann z.B. dafür benutzt werden, wenn man sich das Bauteil für eine spätere Bearbeitung vormerken möchte, dass man es nicht vergisst. Das Feld wird nur in der Tabelle eingegeben und hat keine weitere Funktionalität innerhalb von EleLa.

Bauteil-Querverweise

Mit dieser Funktion können Querverweise zu anderen Bauteilen hergestellt werden, z.B. Identische Funktionen, oder Ersatztypen.
So geht es:
In Memo-Eingabefeldern kann der Text "bauteil.XXX" oder "bauteilvariante.XXX" eingegeben werden. Dabei ist XXX mit der ID-Zahl der Datenzeile zu ersetzen (rechts neben dem Drucken-Symbol ersichtlich). Wenn EleLa unter Bauteil oder Gehäuse/Variante (bauteilvariante) die ID findet, dann wird der Reiter Bauteil geöffnet und zum Bauteil gesprungen. Dabei wird eine Filterung auf einen Bauteil Typ deaktiviert.
Angewählt wird das Bauteil mit STRG + Mausklick auf das Wort "Bauteil.XXX" oder "Bauteilvariante.XXX".

Beispiel:

Dieser Bauteil-Querverweis geht bei allen Memo-Feldern. Auch kann mit "Wissen.XXX" Ein Querverweis auf den Wissens-Eintrag erstellt werden.

Tipp:

Die Bauteilbezeichnung muss immer eindeutig sein. So kann als Bezeichnung nur z.B. einmalig "C 1 uF" existieren. Alle Variationen des Bauteils müssen unter "Gehäuse/Variante" angelegt werden. Variationen sind z.B. die Typen Elko, Kerko oder Tantal, Spannungsfestigkeit, Dielektrikum und die verschiedenen Gehäuse-Varianten.
EleLa lässt nicht zu dass als Bauteilbezeichnung zwei mal der selbe Eintrag existiert, auch nicht wenn dem neuen Bauteil ein anderer Typ zugeordnet wurde.
Schlussendlich hat man somit einen besseren Überblick über alle Variationen des Wertes "C 1 uF" und kann schneller einen passenden Ersatztyp finden sollte ein Bauteil mal leer sein.
Möchte man dennoch Elkos und Kerkos getrennt aufführen, so kann das Bauteil "C 1 uF Elko" und "C 1 uF Kerko" angelegt werden. Dies lohnt sich jedoch erst dann wenn unter "Gehäuse / Variante" zu viele Einträge stehen.

Tipp viele gleiche Bauteile anlegen:

EleLa kann mit der Funktion "Bauteile anlegen" im Import/Export Menü Bauteile der z.B. E96 Reihe automatisiert samt Gehäuse/Variante anlegen. Somit wird das Befüllen der Datenbank erheblich erleichtert.

Taste	Beschreibung
	Neue Bauteil-Position
	Bauteil-Position kopieren Wenn auf diese Taste mit der rechten Maustaste geklickt wird, erscheint ein Popup-Menü mit dem man das ausgewählte Bauteil mitsamt "Gehäuse/Variante" Varianten kopieren kann. Dabei wird die Menge leer gelassen. "Kiste/Lager" und "Lieferanten" werden nicht kopiert. Das so kopierte Bauteil erhält den Bezeichnungstext mit dem Zusatz " (Copy)", wenn dieser Name bereits existiert, so wird ein Eintrag "(Copy xxx)" generiert, wobei xxx die fortlaufende Nummer ist.
	Speichere Änderung
	Abbruch ohne speichern
	Lösche Bauteil
	Druck als Tabelle in HTML Datei
	Export von Bauteile, Inventarliste, Bauteile anlegen
	Druck Etikett auf P-Touch Drucker Drucken von schnellen Etiketten mittels Info-Zeile
	Warenkorb-Taste, Eintrag in Bestellen
	Auswahl eines Typs
	- Filter anhand Suchmaske Schnellsuchen-Feld.
	Auswahl Handbuch / Öffne Handbuch
	Öffne Internetseite "https://octopart.com/" mit der Suche anhand dem Eingabefeld "Bezeichnung"

Das grau hinterlegte Feld in der Tabelle "Bauteil" kann nur über die Eingabemaske editiert werden.
