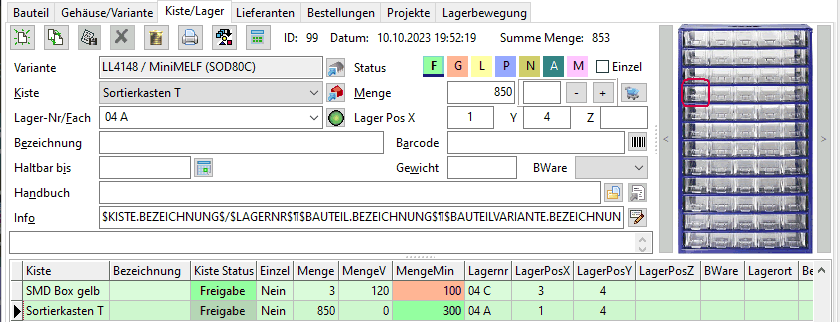

Bauteile verwalten - Kiste / Lager

Hier werden die Bauteilvarianten, Lagermengen und Gehäuseformen und die Art "Bauteil"/"Arbeitszeit"/"Kleinmaterial" gespeichert.
Das angezeigte Bild ist dem Gehäuse zugeordnet oder es können auch infividuelle Bilder hinzugefügt werden.

Die Eingabefelder müssen nicht ausgefüllt werden, nur das was man möchte.

Die Tabelle zeigt alle Bauteile, incl. der "Verwanten" Bauteile. Alle Bauteile die der aktuell gewählten "Gehäuse/Variante" zugeordnet sind werden in der Tabelle hellgrün hervorgehoben, alle Zeilen die einem anderen Bauteil zugeordnet sind (die Verwandte) werden weiß dargestellt. Somit hat man einen Überblick über alle Bauteile und deren Lagerbestand, incl. der Verwandten Bauteil. Die Verwandte Kiste/Lager Einträge können nicht geändert werden, nur die zum eigenen Bauteil.

Neben dem Mengen-Feld gibt es die Korrektur-Berechnung. Wenn z.B. 43 Stück aus dem Lager entnommen wurden und der Lagerbestand ist 821, dann ist es doch umständlich dies von Hand zu rechnen. Hier kann rechts neben dem Menge-Eingabefeld die Korrektur-Menge eingegeben werden und mit der - / + Taste der Bestand geändert werden. Die Menge wird bei der Minus-Taste auf 0 begrenzt. Wenn das Eingabefeld leer ist, so wird bei +/- mit der Menge 1 gerechnet. Bei Änderung der Menge wird ein Eintrag in der Tabelle "Lagerbewegung" erzeugt.

Tipp: Um ein Bauteil von einer anderen Lagerposition nach zu füllen kann die gewünschte Nachfüll-Menge in das Mengen Korrektur Feld eingegeben werden. Mit Rechtsklick auf die "+" Taste werden die Lager/Kisten Einträge gezeigt, die genügend Menge verfügbar haben. Bei Auswahl wird von der gewählten Lagerposition die Menge abgezogen und der aktuellen Position hinzu gefügt. Somit ist ein Umbuchen von Mengen in die aktuelle Position schnell möglich. Vorsicht: Man kann von verwandten Bauteilen abbuchen, dass man hier die Typen nicht mischt.

Bild: Lagerplatz von anderer Position auffüllen.

Die Summe aller Mengen der Gehäuse/Varianteneinträge von dem einen ausgewählten Bauteil ist in der Text-Anzeige "Summe Menge:" rechts neben dem "Datum:" ersichtlich.

Mit dem Status kann der Status der Lagerposition festgelegt werden.

Einzel deklariert dass diese Lagerposition z.B. eine "Einzelne" Rolle oder ein Tray mit Teilen ist. In der Regel wird die Rolle leer laufen und man wird diese wegwerfen.

Mit der "Warenkorb- Taste" wird der Artikel in die Bestell- Vorschlagliste übernommen. Ist zu dem "Gehäuse / Variante" Eintrag auch ein "Lieferant" hinterlegt so wird diese auch mit in die Bestell- Vorschlagliste übernommen. Wenn ein zweiter Lieferant gefunden wird, dieser ebenfalls. Die Taste ist gesperrt wenn das Bauteil den Status "X" für "gesperrt" hat.

Wenn als "Kiste" z.B. der "Sortierkasten" eingegeben wurde, so kann im Feld "Lager-Nr/Fach" die Box, z.B. "04 A" eingegeben werden. Als Eingabehilfe ist hier ein Drop-Down Feld, das alle "Lager-Nr" Eingaben der ausgewählten Kiste zeigt. Die Lager-Nr kann frei definiert werden. Lesen Sie über Etikettendruck, bevor Sie die Lagernummer festlegen, denn die Lagernummer bezeichnet z.B. eine Schublade aus einem Sortierkasten. Über das Dropdown-Feld "LagerNr/Fach" kann ein bereits angelegtes Fach ausgewählt werden, wenn über diese Auswahlliste ein Fach gewählt wird so setzt EleLa automatisch die LagerPos X/Y/Z Zahlen, sofern es eine eindeutige Zuordnung gibt.
Zuordnen von Bauteile in Fächer einer "Kiste", z.B. eines Sortierkastens in die Schubladen kann mit dem Dialog Bauteile in Kiste/Fach verwalten gemacht werden. Damit können auch alle Bauteile eines Faches innerhalb eines Sortierkastens verschoben werden. Die Eingaben von "Bauteile in Kiste/Fach verwalten" werden in den Feldern "Kiste" und "Lager-Nr/Fach" gespeichert. Wenn ein Bauteil in mehreren "Kisten"/"Fächer" verteilt ist, so muss hier entsprechend viele Positionen vorhanden sein, denn jede Position kann nur ein Lagerfach merken.

In der Tabelle kann in der Spalte Info ein Info Text hinterlegt werden. Wenn das Bauteil bestellt wird, dann wird dieser Info Text automatisch in die Bestellposition in die Spalte Info übernommen. So können Hinweise die man bei Bestellung berücksichtigen muss beim Bauteil hinterlegt werden. Die Info kann als Etikettendruck Feld verwendet werden. Wenn kein Text für Info engegeben ist so verwendet EleLa die Vorlage aus der Konfiguration. Beispiel für ein Info-Text:
$B2D$¶$BAUTEIL.BEZEICHNUNG$¶$BAUTEILVARIANTE.BEZEICHNUNG$¶$BAUTEILVARIANTE.ARTIKELNR$¶$KISTE.BEZEICHNUNG$¶$LAGERNR$

In diesem Dialog kann gefiltert werden nach Typ (Baum links), sowie anhand einem Text im Suchen Feld die Eingabe begrenzt werden. Angezeigt wird auch das Bild das unter "Gehäuse" hinterlegt ist. Mit "OK" oder Doppelklick in die Tabelle wird der Dialog geschlossen und der Auswahl übernommen. Mit "Abbrechen" oder die ESC-Taste wird der Dialog ohne Änderung geschlossen.

Der Link zum "Handbuch" kann eine Datei sein oder man kann auch eine Internet-Adresse angeben, dabei muss ein "http://" oder ein "https://" voran stehen. Mehr kann unter "Allgemeine Infos" nachgelesen werden.

Im Eingabefeld unterhalb von Handbuch kann ein Beschreibungstext eingegeben werden.

Wenn um den Artikel in die Bestell-Vorschlagliste in diesem Reiter die "Warenkorb-Taste" gedrückt wird, dann wird automatisch auch die Information "Gehäuse/Variante" im Bestellvorschlag gespeichert. Damit wäre bei Status "geliefert" ein "buchen in Lager" mit automatischer Mengen-Korrektur möglich.

In der Tabelle ist ein zusätzliches Eingabefeld "MengeMin". Sobald dies eingetragen ist wird es farblich hinterlegt bei Mengen-Unterschreitung. Unter "Bestellung" können diese Artikel mit Hilfe der Funktion "Bauteile mit Min-Menge unterschritten" in die Bestell-Vorschlagliste übernommen werden. Das Feld wird nur in der Tabelle eingegeben.

Das Feld "MengeBestellen" ist die Default-Vorgabe wenn ein Bauteil bestellt werden soll wie viel Stück davon gekauft werden sollten.

Neben dem Häkchen "SMD" ist ein Eingabefeld für den SMD Marking-Code Aufdruck. Viele kleine Bauteile habe nur einen Marking-Code aufgedruckt anstatt der Typbezeichnung, dieser kann hier eingetragen werden. Sollte ein Bauteil mehrere unterschiedliche Marking-Codes haben, so können diese mit Semikolon ";" getrennt eingegeben werden. Unter "Extras > Rechner" werden alle Bauteile gefunden, die in diesem Eingabefeld hinterlegt werden.

In der Tabelle ist ein zusätzliches Eingabefeld "Haltbar". Sobald dies eingetragen ist wird es farblich hinterlegt. Hier kann ein Haltbarkeitsdatum für einen Artikel hinterlegt werden. Neben dem Eingabefeld kann mit der "..."-Taste ein Datum mit Hilfe eines Dialoges ausgewählt werden, daneben wird gezeigt wie viele Tage/Monate das Produkt noch haltbar ist. Mit "Suchen" können alle Artikel gefunden werden, indem in die Suchen-Eingabe ein "**" eingegeben wird. Anschließend nach der Spalte "Haltbar" sortieren und man sieht sofort welche Artikel nicht mehr so lange haltbar sind.

In der Tabelle ist ein zusätzliches Eingabefeld "BWare". Damit kann definiert werden welchen Zustand das Bauteil hat. Bei Anwahl öffnet sich eine Liste in der man zwischen Neu, 2. Wahl, gebraucht, unbrauchbar und defekt auswählen kann.

Die Auswahlpunkte können mit der Übersetzen-Funktion beliebig erweitert oder geändert werden. Dabei stehen die Texte unter "Strings.63". Die einzelnen Texte sind mit "|" getrennt. Wenn in einer Auswahloption ein Leerzeichen enthalten ist, dann muss der Text in Anführungszeichen (") geschrieben werden. Die Optionen sollten im Nachhinein nicht mehr verschoben werden da diese nur als Zahl in der Datenbank gespeichert werden.
Auch die Auswahloptionen für das Feld "BWare" können mit der Übersetzen-Funktion geändert/erweitert werden, dabei ist der Text unter "Strings.67" abgelegt.

Das Feld "Kennz" in der Tabelle ist ein frei verfügbares Zahlenfeld, in dem Sie das Bauteil speziell kennzeichnen können. Das Feld wird nur in der Tabelle eingegeben.

Im Feld E-Preis kann der Einkaufspreis der Position eingegeben werden, falls man keinen Lieferant eingeben möchte. Dafür kann hier kein Lieferant/Bestell-Nummer eingegeben werden. Wenn man unter "Bestellung - F4" nach der Anlieferung des Bauteils "Buchen in Lager" ausführt, so wird auch dieses EPreis Feld mit dem Einkaufspreis gefüllt. Das Feld rechts neben EPreis ist der GPreis und wird automatisch anhand der Menge * EPreis gerechnet.

Das Feld "Menge Proj" zeigt die Summe aller in den Projekten hinterlegte Mengen an, die noch nicht produziert sind. Dabei wird die "Menge Offen" aus "Projekt" * der Menge der Projekt-Positionen gerechnet, bei allen Positionen, die nicht den Status "fertig" haben. Das Feld wird rot hinterlegt sobald die Lagermenge nicht ausreicht.

Bilder:

Angezeigt werden hinterlegte Bilder sowie die Gehäuse-Zeichnungen. Jeder Gehäuse/Variante Position können beliebig viele Bilder zusätzlich hinterlegt werden.

Barcode:

Im Feld "Barcode" kann dem Lagerfach einen Barcode hinterlegt werden. Detailiert ist es unter "Gehäuse/Variante" beschrieben.

2D Barcode drucken

Neben dem Eingabefeld vom Barcode kann mit der "..." Taste die Funktionen "Drucke 2D Barcode" ausgewäht werden. Diese Funktion druckt auf einen Label-Printer wie z.B. "Brother QL..." einen Datamatrix Code. Im Code enthalten ist:

• Bauteil.Bezeichnung (Feld P)
• BauteilVariante.ArtikelNr (Feld 1P), wenn ArtikelNr leer ist wird die Bezeichnung verwendet.
• BauteilVariante.Barcode (Feld B)
• BauteilVariante.ID (Feld I)
• BauteilKiste.Barcode (Feld 1B)
• BauteilKiste.ID (Feld 1I)

Der Aufbau und die Felder im 2D Code sind hier beschrieben. Wenn der Drucken-Dialog abgebrochen wird, so kopiert EleLa die erzeugte Grafik in die Zwischenablage, diese kann somit direkt in anderen Programmen weiter verwendet werden.

Wenn der 2D Barcode unter "Gehäuse/Variante" gedruckt wird so wird der 2D Barcode ohne die Kisten.Info erstellt.

Damit EleLa ein 2D Barcode drucken kann wird die DLL "Barcode.dll" benötigt.

Verpackung:

Dem Bauteil kann eine Verpackung des Herstellers zugeordnet werden. Die Verpackung wird hier eingegeben. Die Verpackung kann nur in der Tabelle ausgewählt werden und nicht in der Eingabemaske.

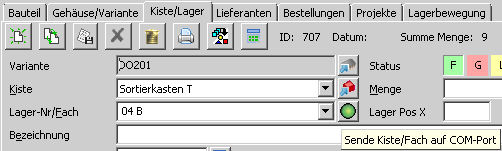

Sonderfunktion, Ausgabe Kiste/LagerNr./Fach auf COM Port oder MQTT:

Wenn in der INI Datei der Parameter [Programm] COMPort=COMn gesetzt ist oder die Parameter "MQTTxxx", so wird EleLa die Info des Lagerfaches auf eine serielle Schnittstelle, bzw, MQTT ausgeben. (Die Taste ist nur bei aktiviertem Parameter sichtbar.) Somit ist es z.B. möglich eine LED bei dem Lagerfach über einen Mikrocontroller an zu steuern.

Seriell: Übertragungsrate ist 9600/8N1. EleLa öffnet den COM Port, sendet die Daten und schließt ihn wieder. Wenn der Port nicht geöffnet werden kann wird eine Fehlermeldung in das Log geschrieben.

MQTT: Sobald die Taste gedrückt wird, so wird die Verbindung zum MQTT Broker aufgebaut und die Daten auf die bei MQTTPublish hinterlegte Variable geschrieben. Wenn die Verbindung nicht aufgebaut werden kann so wird ein Log Eintrag geschrieben. EleLe beendet die Verbindung erst wieder wenn EleLa beendet wird.

Datenformat: K;<ID Kiste>;<Lager-Nr/Fach Text><CR>

• K = Kiste
• Semikolon
• ID, siehe "Kiste-F7"
• Semikolon
• Text wie im Eingabefeld Lager-Nr/Fach
• CR = 0x0D (nur bei serieller Übertragung)

Zusätzlich wird optional die LagerPosX/LagerPosY/LagerPosZ mit übertragen sofern eines dieser Felder ausgefüllt wurde, dann sieht das Datenformat folgendermaßen aus:

Datenformat: K;<ID Kiste>;<Lager-Nr/Fach Text>;<LagerPosX>;<LagerPosY>;<LagerPosZ><CR>

• K = Kiste
• Semikolon
• ID, siehe "Kiste-F7"
• Semikolon
• Text wie im Eingabefeld Lager-Nr/Fach
• Semikolon
• LagerPosX
• Semikolon
• LagerPosY
• Semikolon
• LagerPosZ
• CR = 0x0D (nur bei serieller Übertragung)

Der gesendete Text wird auch in das Log geschrieben.

Das Projekt dazu: "Project EleLa RS232 / RS485 Magazin LED Register" von Andreas. Vielen Dank für die Veröffentlichung!

Hinweis zu MQTT: Dieses Protokoll ist hier beschrieben. EleLa verwendet die Version 3.1.1 vom MQTT Protokoll.

Taste	Beschreibung
	Neue Position
	Position kopieren Rechtsklick auf diese Taste öffnet ein Popup-Menü. Damit kann dieser Gehäuse/Variante-Eintrag unter ein anderes Bauteil verschoben oder kopiert werden. Wenn der Eintrag verschoben wird, so werden auch die Einträge unter "Lieferanten", "Bestellungen" und "Projektpositionen" mit geändert.
	Speichere Änderung
	Abbruch ohne speichern
	Löschen Eintrag
	Druck als Tabelle. Zusätzlich wird im Ausdruck der GPreis errechnet und gezeigt.
	Bauteile in Kiste/Fach verwalten
	Taschenrechner
	Gehe zu Kiste
	Auswahl Gehäuse / Gehe zu Gehäuse
	Auswahl Datum
	Funktionen Barcode
	Warenkorb-Taste, Eintrag in Bestellen
	Auswahl Handbuch / Öffne Handbuch
	Druck Etikett auf P-Touch Drucker Drucken von schnellen Etiketten mittels Info-Zeile
	Öffne Internetseite "https://octopart.com/" mit der Suche anhand dem Eingabefeld "Bezeichnung" / "ArtikelNr"
	Sonderfunktion, Ausgabe Kiste/LagerNr./Fach auf COM Port oder MQTT

Zusätzliche Tastenfunktionen:

• Strg + +: Setzt den Eingabefokus auf das Mengen-Feld mit dem man mit +/- den Lagerbestand manipulieren kann
• Wenn der Eingabecursor im Eingabefeld der Menge ist, mit der man mit +/- den Lagerbestand ändern kann, so kann mit der Tastatur mit den Tasten + / - der Bestand erhöht / verringert werden.
